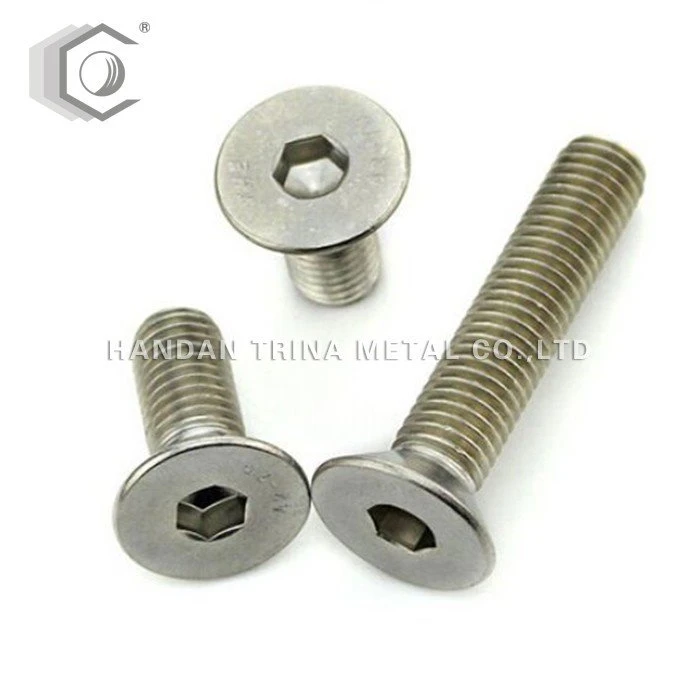

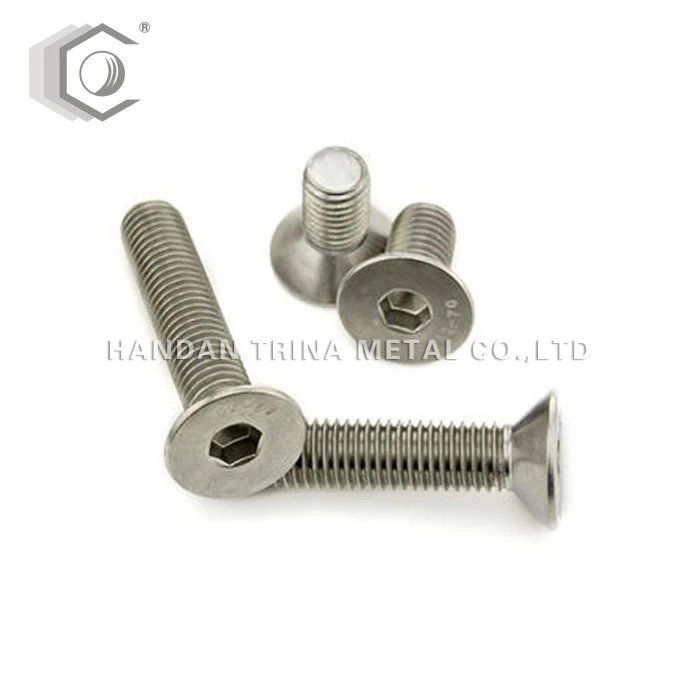

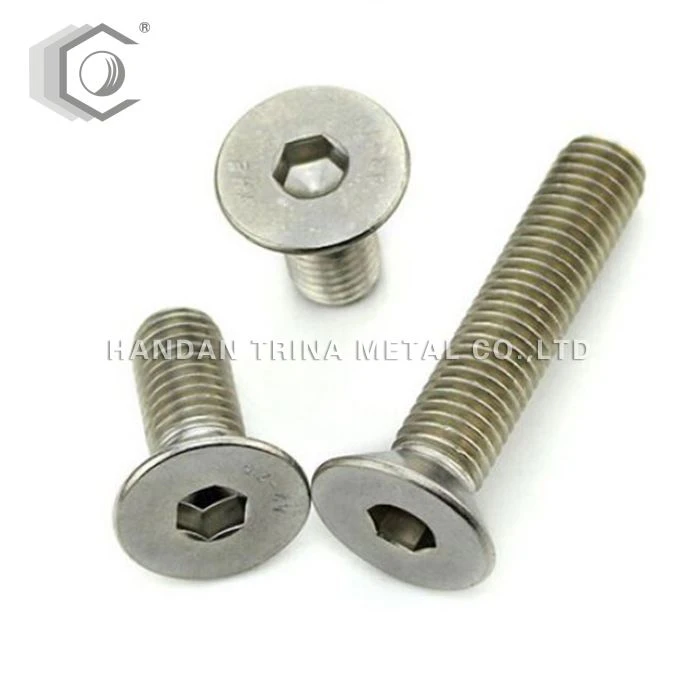

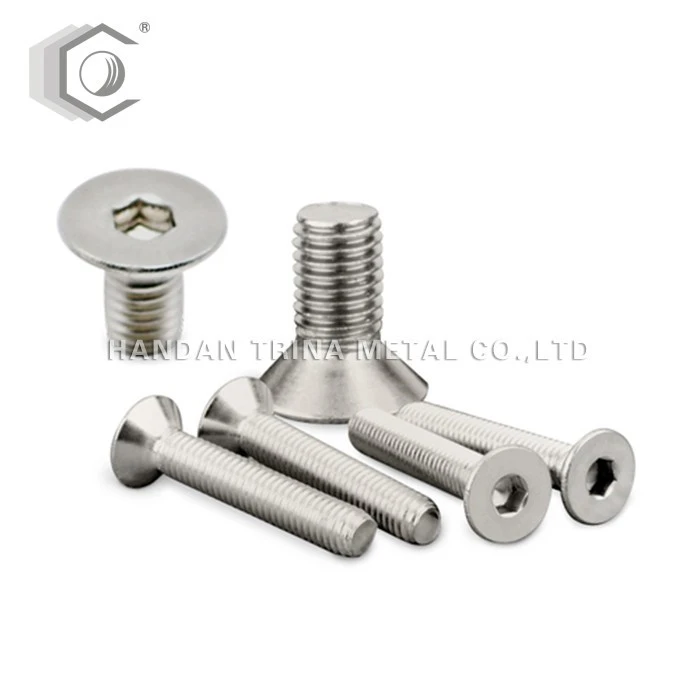

Los pernos de ángulo interno avellanados también se denominan tornillos avellanados y tornillos de máquina planos. Son una especie de piezas de construcción. La cabeza es un cono de 90 grados, que es similar a un tornillo de madera común. La cabeza tiene una ranura de apriete de herramientas, como una fuente, cruz, hexágono, quincunx, pentágono, etc.
Tamaño: M3-M24

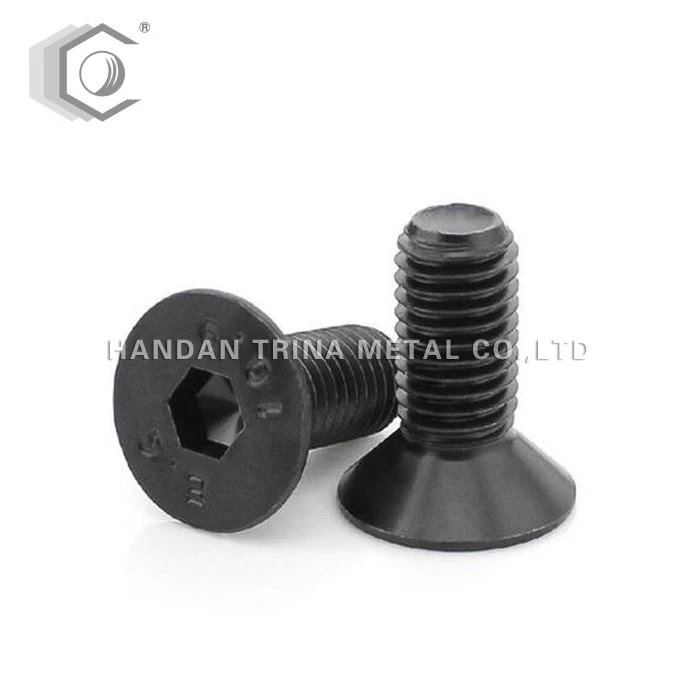

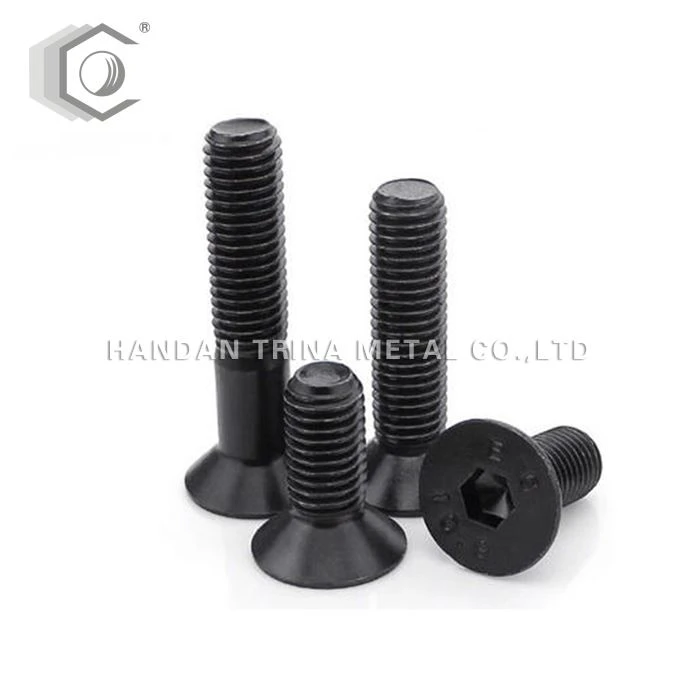

Superficie: Zp / BLACK
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Efecto:
En la superficie del orificio de montaje de la pieza de conexión, se mecaniza un casquillo redondo cónico de 90 grados, y la cabeza del tornillo de máquina plano está en el casquillo redondo y al ras con la superficie de la pieza de conexión. Los tornillos de máquina planos también se utilizan en algunas ocasiones con tornillos de máquina planos de cabeza semicircular. Este tipo de tornillo es más hermoso y se usa en lugares donde la superficie puede permitir un pequeño saliente. Los tornillos cumplen la función de conectar dos o más objetos y son una necesidad indispensable en la vida diaria o en la fabricación industrial.
Instrucciones:
Los tornillos de cabeza avellanada se utilizan principalmente después de la instalación, la superficie de las piezas no se puede levantar y las piezas unidas tienen dos espesores, el llamado grueso, lo que significa que el espesor de la parte fijada es mayor que el espesor del cabeza del tornillo avellanado Después de apretar el tornillo, todavía queda una parte de la rosca del tornillo que no entra en el orificio roscado. En este caso, el tornillo avellanado definitivamente se puede apretar. Suele existir otra situación, es decir, el grosor de las piezas fijadas es menor que la altura de la cabeza del tornillo avellanado, lo cual es común en piezas de chapa en equipos mecánicos, como la conexión de la bisagra del chasis, la puerta y la caja; la chapa del equipo Conexión de la tapa y el equipo, etc. Debido al pequeño espesor de la pieza, el orificio pasante del tornillo de la chapa fijada es completamente un orificio cónico. En este caso, cuando se aprieta el tornillo avellanado, la cabeza del tornillo no es una superficie cónica para comprimir la pieza de chapa, pero la parte inferior de la cabeza del tornillo y la parte superior del orificio roscado se aprietan. Aunque el tornillo siente que el tornillo está apretado, la pieza de chapa está atascada en lugar de presionarse. En este caso, aunque el tornillo sienta que el tornillo está apretado, la chapa metálica La pieza de oro no está apretada. Ésta es una situación muy común.
